前言
前面介紹了MPLS VPN的基本原理與基本配置，本節介紹MPLS VPN 的高階用法，跨域，假設有一家企業透過MPLS VPN的方式來實現不同的城市的互相訪問,主要有四種方案，Option A方案，Option B方案，Option C1方案，Option C2方案

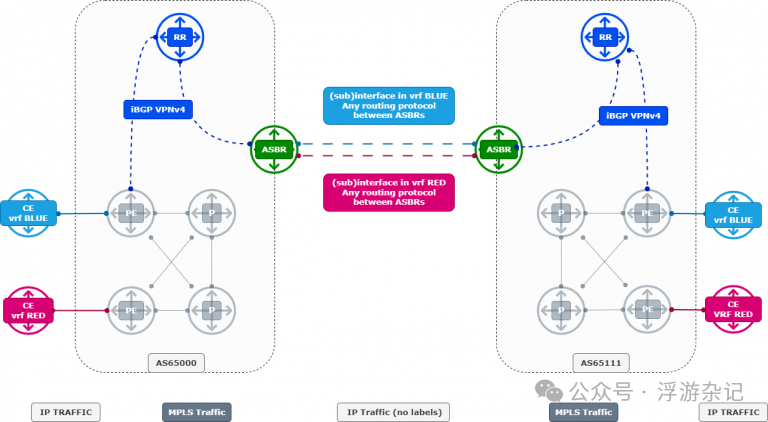

一、Option A方案（VRF-to-VRF背對背方式）
基本原理：
ASBR間透過普通EBGP連接：在兩個自治系統邊界路由器（ASBR）之間建立標準的IPv4 EBGP鄰居關係，不運行MPLSVRF
實例獨立配置：每個VPN在ASBR上創建獨立的VRF實例，AS間透過VRF-to-VRF方式對接
路由轉換機制：ASBR將MP-BGP產生的VPNv4路由轉換為普通IPv4路由，透過EBGP傳遞給對端ASBR
詳細工作機制：
路由發布：
PE1將VPN路由透過MP-BGP發佈給ASBR1
ASBR1將VPNv4路由轉換為IPv4路由，透過EBGP發佈給ASBR2
ASBR2將IPv4路由重新轉換為VPNv4路由，並透過MP-BGP發佈給PE2
資料轉發：
當資料包到達ASBR1時，剝離MPLS標籤，轉換為普通IP包ASBR1根據VRF表項查找路由，將IP包轉送至ASBR2ASBR2根據VRF表項重新封裝MPLS標籤，轉送PE2
特點：
✅ 配置簡單，無需特殊MPLS配置
❌ 擴充性差，每個VPN需要獨立連結和VRF實例
❌ ASBR需要處理所有VPN路由，負載高適用場景：小規模VPN網路（少量VPN）
二、Option B方案（EBGP VPNv4單跳方式）
基本原則：
ASBR間運作MP-EBGP：
ASBR之間建立支援VPNv4位址族的EBGP鄰居關係
路由直接傳遞：VPN路由以VPNv4格式直接在ASBR間傳遞，維持MPLS標籤
標籤重新分配：ASBR重新分配私人網路標籤，公網標籤由LDP分配
詳細工作機制：
路由發布：PE1將VPNv4路由（包含RD、RT、私人網路標籤）透過MP-BGP發布給ASBR1ASBR1透過MP-EBGP將VP Nv4路由（重新分配私人網路標籤）發佈給ASBR2ASBR2透過MP-BGP將VPNv4路由發佈給PE2
資料轉送：
PE1傳送的資料包包含兩層標籤：外層公網標籤（LDP分配），內層私人網路標籤（PE1分配） ASBR1收到資料包後，保留內層標籤，替換外層標籤為ASBR2分配的公網標籤ASBR2收到資料包後，剝離外層標籤，將內層標籤替換為PE2分配的私網標籤PE2根據內層標籤識別VPN並轉發給CE
特點：
✅支援所有VPN共享單一鏈路
✅ 擴充性優於Option A
❌ ASBR需要維護所有VPNv4路由，資源佔用大
❌ 標籤管理複雜適用場景：中等規模VPN網路（10-100個VPN）

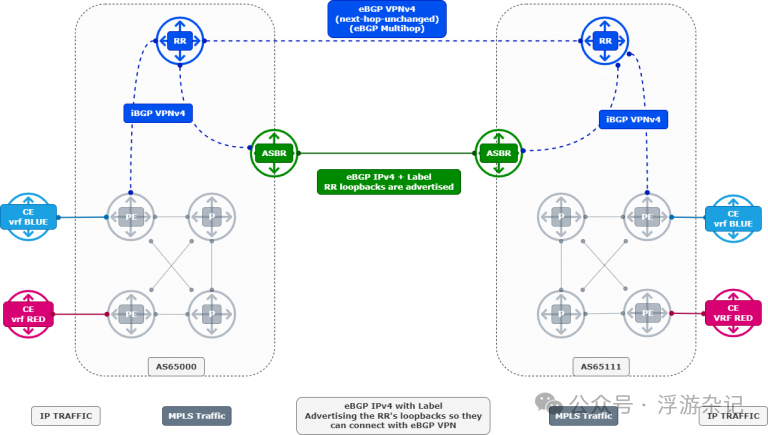

三、Option C方案（Multi-hop EBGP VPNv4多跳方式）
基本原則：
PE間直接建立MP-EBGP：
不同AS的PE路由器直接建立多跳的MP-EBGP鄰居關係
路由反射器架構：透過路由反射器（RR）實現跨域路由傳遞
標籤分配最佳化：使用BGP標籤分配機制，避免LDPEB1 AS的路由反射器RR2RR2將路由發佈給PE2ASBR只負責轉送BGP更新報文，不處理VPN
路由資料轉送：
PE1發送的資料包包含兩層標籤：外層標籤（由BGP分配，指向PE2），內層私網標籤ASBR1和ASBR2只根據外層標籤進行標籤交換，不解析轉接內層標籤Label）取代LDP標籤PE分配BGP標籤給對端PE，形成端對端的MPLS隧道
特性：
✅ 擴展性最好，支援大規模VPN部署
✅ ASBR負載最低，只做標籤交換
✅ 端到端標籤交換，效能最優
❌ 配置最複雜，需要AS間協調
❌0Opti C設定
複雜度⭐⭐⭐⭐⭐⭐⭐⭐⭐⭐
擴展性 ⭐⭐⭐⭐⭐⭐⭐⭐⭐
ASBR 高（每VPN單獨處理）
中（維護所有VPN使用率需獨立鏈路單鏈路承載所有VPN單鏈路承載所有VPN適用規模小規模（<10個VPN）中規模（10-100個VPN）
大規模（>100個VPN）運維難度 簡單中等複雜
PS ：option C1 與 C2 的區別在於標籤分配方式 核心機制：在Option C1基礎上減少了ldp標籤層級，優化路由傳遞
RR部署：專門的路由器上部署RR，反射VPNv4路由路由優化：PE設備之間建立EBGP連接，減少BGP對等體數量擴展性：支援大規模轉送連接，資料來源分離）
參考連結https://support.huawei.com/enterprise/zh/doc/EDOC1100130778/b313dfd4https://www.cisco.com/c/en/us/td/docs/switches/l an/catalyst9500/software/release/17-1/configuration_guide/mpls/b_171_mpls_9500_cg/configuring_mpls_inter_AS_Options.html
